Teollinen kiinteänopeuksinen kuivaustyyppinen öljytön ruuviilmakompressori

Teollinen kiinteänopeuksinen kuivaustyyppinen öljytön ruuviilmakompressorituo kuivan, kaksivaiheisen ruuvipuristuksen teollisuusilmajärjestelmiin, joilla on huomattava ja tasainen kysyntä. Käytä alla olevia mallitaulukoita sovittaaksesi toimitetun ilmavirran, käyttöpaineen ja jäähdytyspalvelut ennen laitteiden hintojen vertailua. SEIZE AIR yhdistää öljyttömän puristuskammion erikseen voideltuihin käyttökomponentteihin, mikä antaa tuotantotiimeille selkeän lähtökohdan prosessiilman ja sen jatkokäsittelyn suunnittelulle.

1. Aloita prosessista ja valitse sitten kompressori

Kompressorin ostosta tulee paljon selkeämpi, kun kyselyssä kuvataan, mitä ilman pitää tehdä. Tuotantokotelon ulkopuolella toimiva toimilaite, valmiin pinnan yli puhaltava ilma ja prosessiastiaan tuleva ilma herättävät erilaisia ​​laatukysymyksiä. Kuivaruuvipuristusperiaate koskee öljyn ruiskuttamista puristuskammioon. Valmiissa ilmajärjestelmässä on myös asianmukaisesti hallittava imuaukossa jo olevia hiukkasia, vettä ja epäpuhtauksia.

Tehtaalla, jolla on luotettava perustarve, kiinteänopeuksinen pakkaus on käytännöllinen konfiguraatio arvioitavaksi. Sen hyödyllisyys riippuu siitä, kuinka usein kone pystyy tuottamaan tuottavaa kuormitettua ilmaa, kuinka ohjausjärjestelmä reagoi kysynnän laskuun ja kuinka se jakaa työnsä muiden kompressorien kanssa. Suurempi moottorin luokitus ei yksin takaa parempaa vastinetta.

Tämä sivu keskittyy kaksivaiheisiin kiinteänopeuksisiin SWT-malleihin, jotka on lueteltu SEIZE AIR -kuivaöljyttömässä luettelossa, sen sijaan, että yhdistäisivät eri kompressoriperheiden tekniset tiedot. Se antaa hankintatiimille käyttökelpoisten laitteiden suppean listan ja antaa huoltokollegoille käyttöliittymät, joita heidän on tarkasteltava: pistorasialiitännät, jäähdytyspalvelut, paketin mitat, lauhteen käsittely ja ohjauksen koordinointi.

Määrittele ilmanlaatu siellä, missä tuote sitä todella käyttää

Aloita ilmanlaatukeskustelu käyttöpaikasta. Tunnista, koskettaako paineilma ainesosia, pakkausten sisäosia, herkkiä osia vai vain niitä liikuttavia koneita. Kirjaa ylös prosessin omistajan käyttämä laatuspesifikaatio, näytteenottopaikka ja käyttöolosuhteet, joissa vaatimustenmukaisuus arvioidaan. Tämä estää myöhemmän erimielisyyden siitä, edustaako kompressorin ulostulon testi lopullista tuotantoliitäntää.

Öljytön kompressori on osa tätä eritelmää. Kosteus voi tiivistyä paineilman jäähtyessä; hiukkaset voivat päästä sisään imu- tai jakelujärjestelmän kautta. Kuivaus, suodatus, tyhjennysjärjestelyt ja puhdas jakelu ovat osa asennuksen suunnittelua. Jos sovellus vaatii steriiliä ilmaa tai muuta erikoiskäsittelyä, mainitse tämä vaatimus nimenomaisesti järjestelmäkyselyssä.

Hankintoja varten erota laitekuvaus hyväksymisvaatimuksesta. Määritä kompressorin kuiva, öljytön kompressio ja luettele sitten vaadittu toimitetun ilman laatu koko asennukseen. Tuloksena oleva ehdotus voi näyttää, kuinka kukin komponentti vaikuttaa, kuka sen toimittaa ja missä valmis järjestelmä testataan. Se on paljon hyödyllisempää kuin kysyä, sopiiko kone yksinkertaisesti koko toimialalle.

Rakenna kysyntäprofiili tuotantotoiminnasta

Vakaa kokonaisilmavirta voi piilottaa kasvin sisällä hyvin erilaisia ​​kuvioita. Jotkut käyttäjät toimivat jatkuvasti, toiset pyörivät pakkaamisen tai kokoonpanon kanssa, ja jotkut kuluttavat ilmaa vain puhdistuksen aikana. Ryhmittele nämä toiminnot tuotantotilan mukaan: normaali valmistus, alennettu tuotanto, vaihto ja seisokki. Vertaa kysyntätietoja näihin tiloihin, jotta perusvero heijastelee hyödyllistä tuotantoa hallitsemattoman vuodon sijaan.

Käytä tietueita samalta käyttöjaksolta, kun vertaat virtausta ja painetta. Täyden tehon aikana otettu painejälki ja tyhjäkäyntivuoron ilmavirta-arvio eivät kuvaa samaa työtä. Sisällytä jokaisen mittauksen sijainti, koska kompressorin vastaanottimen lähellä oleva lukema ei välttämättä edusta olosuhteita vaativimmassa tuotantoyhteydessä.

Tuloksen tulisi tunnistaa jatkuva perusvaatimus, muutokset sen ympärillä ja kriittiseen käyttäjään tarvittava paine. Sen pitäisi myös osoittaa, onko tuleva tuotanto sitoutunut vai vain mahdollista. Tämä ero auttaa välttämään suuremman kiinteänopeuksisen paketin ostamisen palvelemaan epävarmaa laajennusta, kun nykyinen laitos viettää suuren osan ajastaan ​​suunnitellun käyttömäärän alapuolella.

2. Jos kiinteänopeuksinen työ sopii teollisuuslentoasemalle

Teollinen kiinteänopeuksinen kuivatyyppinen öljytön ruuviilmakompressori on parasta arvioida osana toimivaa ilma-asemaa. Tehdas, jolla on tasainen perusvaatimus, voi osoittaa tämän tehtävän kiinteänopeuksiselle yksikölle, kun taas toinen kone tai koordinoitu asemaohjain hallitsee muuttuvaa kysyntää. Tärkeä kysymys on, mikä kone kantaa alustaa ja mikä reagoi vaihteluun.

Vertaa ohjausjärjestelyjä, ennen kuin valitsetkiinteänopeuksinen kuiva öljytön aluejavaihtelevan nopeuden öljytön kuiva-alue. Ensin mainittua tulisi arvioida kuormitetun käytön ja asemajärjestyksen perusteella; jälkimmäinen esittelee erilaisen nopeudenhallintastrategian. Yhdistä ohjausmenetelmä mitattuun kysyntään sen sijaan, että käsittelisit kumpaakaan tarraa automaattisena tehokkuustuloksena.

Pidä varakapasiteetti erillään rutiinityöstä. Varakone voi olla tarpeen tuotannon jatkuvuuden kannalta, mutta sen ei tarvitse olla koko ajan päivystysyksikön rinnalla. Määrittele edellytykset varakapasiteetin käynnistämiselle, tehtävän siirtämiselle ja keskeytyksen jälkeen palautumiselle. Nämä päätökset vaikuttavat käyttökäyttäytymiseen yhtä paljon kuin laitteen tyyppikilpi.

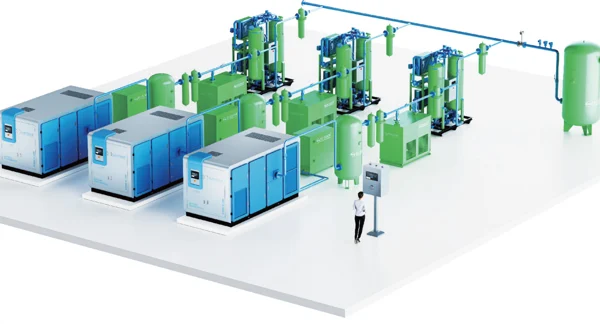

Määritä, kuinka koneet jakavat painealueen

Monikompressorihuoneessa useat koneet, jotka reagoivat itsenäisesti samaan paineenmuutokseen, voivat tuottaa vältettävissä olevan kytkennän tai kuormittamattoman toiminnan. Valmistele asemajärjestys, jossa näkyy normaalityöyksikkö, vastausyksikkö ja reserviyksikkö. Selitä, kuinka järjestys muuttuu, kun kone ei ole käytettävissä. Valvontaehdotuksen tulee tehdä tämä järjestys laitosryhmälle ymmärrettäväksi.

Vertaa aseman painetta kriittisen prosessin paineeseen kysynnän muuttuessa. Jos aseman paine pysyy hyväksyttävänä, mutta tuotantoliitäntä menettää paineen, tutki käsittely ja jakelu ennen kompressorin asetuksen lisäämistä. Suodattimet, kuivaimet, eristysventtiilit ja alamittaiset haarat voivat erottaa nämä kaksi lukemaa. Rajoituksen korjaaminen voi muuttaa laitespesifikaatiota, jota muuten olisi pyydetty.

Jos olemassa olevat kompressorit säilyvät, sisällytä kyselyyn niiden ohjausliitännät ja käyttöolosuhteet. Uuden koneen on toimittava asennetun järjestelmän kanssa. SEIZE AIR -luettelossa kuvataan ohjaimen tiedonsiirtoliitännät, mukaan lukien RS485, Ethernet ja USB; projektikeskustelussa tulee selvittää mitkä rajapinnat ja asematoiminnot sisältyvät tarjottuun konfiguraatioon.

Käytä elinkaarivertailuja vastaavien rajojen kanssa

Vertaa tarjouksia samalla paineella, ilmavirran viitearvolla ja syöttörajalla. Pelkästään kompressorista ja koko asemasta tehdyt tarjoukset voivat sisältää erilaisia ​​kuivaus-, suodatus-, jäähdytys- ja ohjauslaitteita. Listaa nämä kohteet selkeästi, jotta alhaisempi alkuhinta ei kätke erillistä hyötyprojektia tai puuttuvaa käsittelyvaihetta.

Käyttökustannusten vertailua varten erottaa mallitaulukossa näkyvä moottorin teho mitatusta koko paketin sähkösyötöstä. Moottorin luokitus ilmaisee luettelossa olevan laitteen koon. Toimipaikan energiaarviointi vaatii asiaankuuluvan paketin syöttö- ja käyttötehtävän, mukaan lukien lastaus- ja purkujaksot. Kuvaa mittausraja ennen minkään kustannuslaskelman tulkitsemista.

Arvioi ylläpidon saatavuus ja tuotantoriski energiankäytön ohella. Kysy, miten huoltoeristys toimii, miten laitteet voidaan irrottaa ja miten laitos säilyttää ilman suunnitellun työn aikana. Toimintajärjestystä ja palvelujärjestelyä selittävä ehdotus mahdollistaa hankinnan, suunnittelun ja huollon tarkastelun saman asennuksen. Tämä yhteinen ymmärrys on vahvempi hyväksymisperuste kuin yleinen lausunto pitkän aikavälin taloudesta.

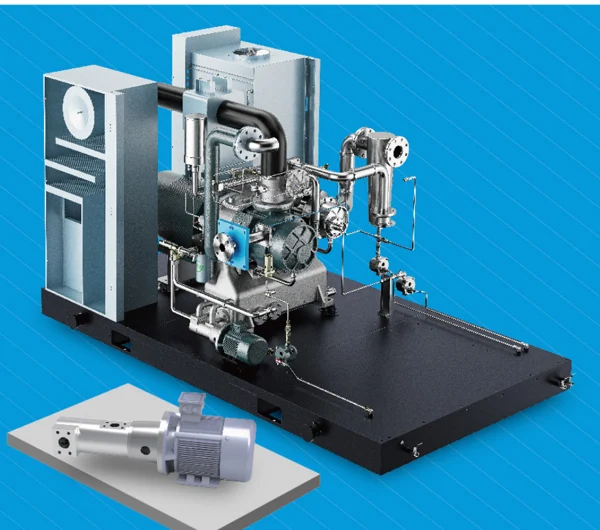

3. Kuivan, kaksivaiheisen puristuspaketin sisällä

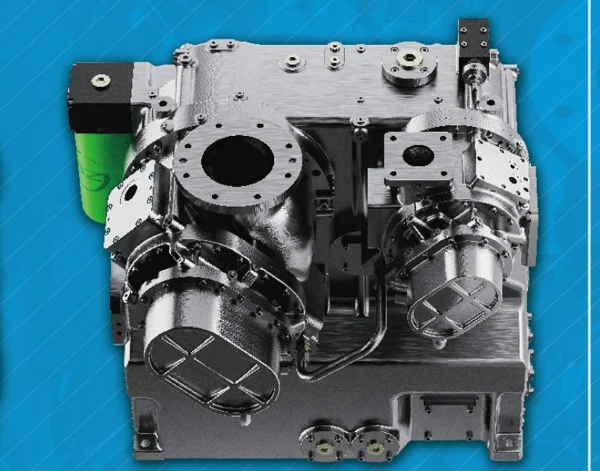

Ilmalaite käyttää peräkkäisiä puristusvaiheita. Luettelo havainnollistaa roottorijärjestelyä ja liitosilmareittiä, ja jäähdytyslaitteet hallitsevat puristukseen liittyvää lämpöä. Näiden toimintojen erottaminen helpottaa paketin käsittelyä: paineilmalaite puristaa ilmaa, jäähdytysjärjestelmä poistaa lämmön ja käsittelysarja ohjaa ilmaa prosessiin.

Kuiva puristus tarkoittaa, että voiteluöljyä ei ruiskuteta puristuskammioon. Vetolaitteen osat vaativat edelleen voitelua. Luettelossa kuvataan paineilmareitistä erotettu öljypumppupiiri hammaspyörille, laakereille ja niihin liittyville jäähdytystoiminnoille. Huoltosuunnittelu sisältää siis sekä ilmanpuolen puhtauden että mekaanisen voitelujärjestelmän kunnon.

Tällä erottelulla on merkitystä korvaaville projekteille. Öljyruiskutetuista laitteista siirtyvän tiimin tulisi tarkistaa kompressorin voitelu- ja jäähdytysjärjestelyt sen sijaan, että oletetaan, että öljyttömällä pakkauksella ei ole öljyhuoltovaatimuksia. Sen tulisi myös arvioida olemassa olevat vastaanottimet ja jakelu uuden prosessiilma-eritelmän edellyttämän puhtauden suhteen.

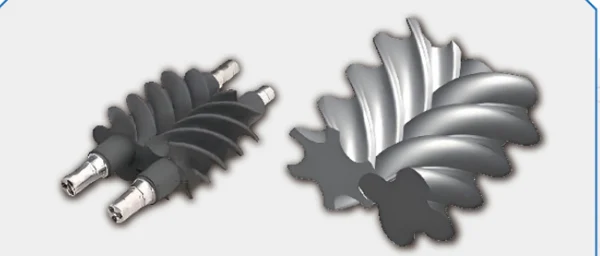

Roottorin pinnoite, laakerit ja käyttöyksityiskohdat

Kuiva öljytön luettelo tunnistaa roottoripinnoitteen, joka sisältää MoS2:ta ja erityistä pinnoitusjärjestelmää, SKF:n korkean lämpötilan laakereita ja tarkkuusvaihteita. Nämä ovat olennaisia ​​komponenttien yksityiskohtia koneen teknisessä keskustelussa. Ne tulee tarkastella yhdessä tarjotun mallin, huoltodokumentaation ja ehdotetun asennuksen huoltoehtojen kanssa.

Roottorin geometria ja pyörivien ja kiinteiden osien välinen suhde ovat keskeisiä kuivaruuvipuristuksen kannalta. Ostajalle käytännön seuraus on pyytää tarjouksen mukana soveltuva lentokoneen dokumentaatio, huolto-ohjeet ja osatunnisteet. Tämä tekee laitteesta ylläpidettävän tunnistettuna kokoonpanona yleisten kuvausten joukon sijaan.

Kun vertailet tarjouksia, säilytä komponenttien tunnistetiedot ja suoritustodisteet erillisissä sarakkeissa. Laakerin merkki tai pinnoitteen kuvaus selittää suunnittelun valinnan; mallin paine- ja toimitetun ilman tiedot selittävät käyttötehtävän. Molemmat vaikuttavat päätöksentekoon, mutta kumpikaan ei korvaa toista. Tämä lähestymistapa tekee myös teknisistä selvennyksistä tarkempia, kun toimittajat tarjoavat erilaisia ​​kokoonpanoja.

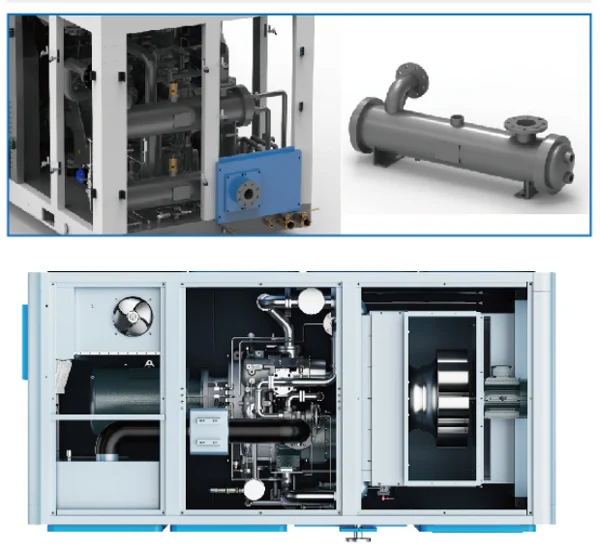

Jäähdytys ja säätimet ovat toimivia osia valinnassa

Jäähdytysvalinnan tulee noudattaa asennuksessa saatavilla olevia apuohjelmia. Ilmajäähdytteinen paketti tarvitsee suunnitellun reitin tulevalle ilmalle ja poistuneelle lämmölle. Vesijäähdytteinen paketti tarvitsee sopivan jäähdytysvesipalvelun ja sovitun kytkentäjärjestelyn. Molemmat vaativat pääsyn tarkastusta ja puhdistusta varten; kumpaakaan ei tule sijoittaa pelkästään sovittamalla sen kaapin ääriviivat jäljellä olevaan lattiatilaan.

Luettelossa kuvataan monikielinen säädin, jossa on lämpötila- ja painetiedot ja tiedonsiirtomahdollisuudet. Tunnista ehdotuksen tarkastelun aikana laitoksen tarvitsemat näytettävät käyttöarvot, hälytykset, kaukosignaalit ja ohjausvastuut. Selkeä hälytyslista auttaa huollossa erottamaan jäähdytysongelman, paineenhallintareaktion ja suunnitellun pysäytyksen.

Käytä tätä kiinteän nopeuden tiedustelussa kiinteän nopeuden teknistä aikataulua. Muualla kuvatut ominaisuudet kestomagneettimoottoreille tai vaihtuvanopeuksisille puhallinohjauksille kuuluvat niiden soveltuviin kokoonpanoihin. Ostoasiakirjassa tulee yksilöidä todellinen käyttölaite, käynnistysjärjestely ja ohjain, joten kaupalliset vertailut noudattavat samaa teknistä ulottuvuutta.

Katso alta virallinen SEIZE AIR kuivaöljyttömän sarjan esittely saadaksesi visuaalisen yleiskatsauksen tuoteperheestä.

4. Tekninen valinta: lue paine ja ilmavirta yhdessä

Käytä teollisuuden kiinteänopeuksisen kuivatyyppistä öljytöntä ruuvi-ilmakompressoriohjelmaa sovittamalla ensin vaadittu käyttöpaine ja vertaamalla sitten vapaata ilmaa kyseisessä painekolonnissa. Alla valitut rivit ovat SEIZE AIR kuivaöljyttömän luettelon kiinteänopeuksisesta kaksivaiheisesta osiosta, versio 2025.10, painetut sivut 09–10.

Ilmainen ilmantoimitus on ilmoitettu koko paketille ISO 1217 liitteen C mukaisesti, absoluuttisella tulopaineella 1 bar ja tuloilman lämpötilalla 20°C. Tehosarake toistaa luettelon moottorin kW:n luettelon. Se ei korvaa koko paketin syöttötehomittausta.

Nämä ovat painekohtaisia ​​mallivaihtoehtoja. Yhden kolonnin virtausarvoa ei pitäisi yhdistää toisen kolonnin paineeseen kuvaamaan samaa toimintaa. Listaamaton 10 baarin yhdistelmä mallille SWT-37A/W jätetään viivaksi, mikä säilyttää valintatiedot lähdetaulukossa.

Mitä virtaussarakkeet kertovat ostajalle

Harkitse riviä SWT-55A/W: luettelossa on 8,50 m³/min 7 baarilla, 8,40 m³/min 8 baarilla ja 6,50 m³/min 10 baarilla. Mallin nimi ja moottorin luokitus pysyvät samoina, mutta käytettävissä oleva virtaus riippuu valitusta painearvosta. Vaatimus, joka on lähellä yhtä näistä arvoista, on arvioitava todellisella käyttöpaineella.

SWT-75A/W rivillä on toinen hyödyllinen ero. Sen ilmoitettu paine on 12,60 m³/min sekä 7 että 8 baarilla, kun taas 10 baarin tulo on 10,30 m³/min. Älä rakenna jatkuvaa suorituskykykäyrää yhdistämällä näitä luettelon merkintöjä. Käytä niitä tunnistaaksesi asiaankuuluva tehtävä ja pyydä vastaava kokoonpano tarjouksessa.

Korvaavaa kyselyä varten vertaa näitä rivejä asennuksen syöttöilmatarpeeseen, ei vain vanhan kompressorin moottorin nimellisarvoon. Tuotannon muutokset, painehäviöt ja ilmankäsittelyn lisäykset voivat tehdä vanhasta tyyppikilvestä huonon oppaan uuteen vaatimukseen. Taulukko on hyödyllinen, kun se liitetään selkeästi kuvattuun käyttötehtävään.

Jäähdytysvalinta muuttaa mekaanista pakettia

Alla oleva mekaaninen aikataulu pitää samat neljä ensimmäistä mallivalikoimaa yhdessä, jotta suunnittelu voi verrata kahta jäähdytysjärjestelyä suoraan. Mitat ovat pituus × leveys × korkeus millimetreinä ja painot ovat luettelopakkausten arvoja kilogrammoina. Nämä ovat laitteiden mittoja pikemminkin kuin asennusvälytyksiä tai kuljetuslaatikon mittoja.

Tarkista ulostuloaukko valittuun jäähdytyskokoonpanoon ja malliin. Mallille SWT-75A/W luettelossa on DN80 vesijäähdytteisille pakkauksille ja DN50 ilmajäähdytteisille pakkauksille. Yhden järjestelyn ympärille laadittua piirustusta ei siksi tule käyttää muuttumattomana toiseen järjestelyyn.

Mittaero vaikuttaa myös pääsyn suunnitteluun. Vastaanotto-ovet, kääntöreitit, nostojärjestelyt ja huoltotila on tarkastettava lopullisesta pakkauksen piirustuksesta. Säilytä valittu jäähdytysjärjestely osto-eritelmässä ja asennussuunnitelmassa, jotta laiteaikataulu ja rakennustyöt pysyvät kohdakkain.

Sähköiset ja akustiset tiedot kyselyyn

Luettelossa luetellaan vakiosähkösyöttö 380 V, 50 Hz, kolmivaiheinen, ja muita jännitteitä on saatavana. Sisällytä kyselyyn kohteen toimitus, käynnistysjärjestely ja työpaikan sähkövaatimukset. Lainatun sähköaikataulun tulisi yksilöidä tarjottu kokoonpano sen sijaan, että asentaja päättelee siitä yleisestä luettelohuomautuksesta.

Akustista arviointia varten lähdetaulukossa viitataan ISO 2151 -mittaukseen 1 m:n etäisyydeltä ilmoitetulla toleranssilla ±3 dB. Se ei tarjoa mallikohinaarvoa näillä valituilla riveillä. Pyydä soveltuvia akustisia tietoja, kun kompressorihuone, työskentelyasento tai rakennuksen raja aiheuttaa äänen hyväksymisen.

Noudata samaa kurinalaisuutta valintataulukosta poissa oleville apuohjelmille. Jäähdytysvesiolosuhteet, ilmanvaihtovaatimukset, käynnistysvirta ja huoltovälykset kuuluvat mallikohtaiseen projektidokumentaatioon. Näiden luetteloiminen tarjoustoimituksiin varhaisessa vaiheessa auttaa tehdastiimiä saattamaan suunnittelun valmiiksi ilman toisen paketin spesifikaatioita.

5. Yhdistä asennus tuotantotehtävään

Prosessiilma-hankinta on tehokkainta, kun sovelluskuvauksessa yksilöidään yhteyspiste ja laatuhäiriön seuraus. Elintarviketehdas, elektroniikkapaja ja pakkauslaitos voivat käyttää kuivaa paineilmaa, mutta ne voivat vaatia erilaisia ​​käsittely-, jakelu- ja testausjärjestelyjä. Seuraava matriisi on näiden keskustelujen suunnittelutyökalu.

Se auttaa myös päättämään, kuuluuko pyydetty kone keskusilmahuoneeseen vai sopiiko erillinen syöttö kriittiselle käyttäjälle paremmin. Sovellusvaatimuksen pitäminen näkyvissä välttää tiukimpien prosessiehtojen soveltamisen umpimähkäisesti jokaiseen verkkoliitäntään ja säilyttää vaaditun laadun siellä, missä sillä on merkitystä.

Olemassa olevan öljyruiskutetun ilmansyötön vaihtaminen

Vaihto kuivaöljyttömään puristukseen on myös katsaus jatkoasennukseen. Selvitä, mihin vanhat laitteet kytkeytyvät, säilyykö olemassa oleva hoito ja mitkä vastaanottimet tai haarat palvelevat laatuherkkiä käyttäjiä. Vanhat jakeluolosuhteet voivat vaikuttaa toimitettuun ilmaan myös kompressorin vaihdon jälkeen.

Sovi vaihtojärjestys ennen vanhan koneen poistamista. Tuotanto voi vaatia tilapäisen toimituksen, valvotun eristysjakson tai käyttäjien vaiheittaisen siirron. Teknisessä laajuudessa tulee määritellä säilytettyjen komponenttien puhdistus, tarkastus ja testaus, jos prosessispesifikaatio sitä edellyttää. Tämä on erityisen hyödyllistä, kun keskusilmaverkko palvelee sekä tavallisia laitoksia että herkkiä sovelluksia.

Käyttöönoton tulee sitten osoittaa sovittu työskentely kyseisessä liittymässä. Tallenna kompressorin kokoonpano, ilmankäsittelyjärjestely ja tuotantotila testillä. Tämä tekee tuloksesta jäljitettävissä asennettuun järjestelmään ja antaa kunnossapidolle lähtökohdan myöhempää vertailua varten. Se auttaa myös ostamaan projektia ennen laitteiden saapumista sovittuja suorituksia vastaan.

Ilmansyötön mittakaavan ja arkkitehtuurin valinta

Keskitetty kaksivaiheinen ruuvipaketti on yksi vaihtoehto laajemmassa ilmajärjestelmäsuunnittelussa. Jos harkitaan pienempää, erityistä toimitusta, vertaa vaatimuksiaöljytön rullakompressoriperhe. Olennainen vertailu on toimitettu käyttö, hoito, käytettävissä oleva tila ja toimintamalli, ei pelkkä kompressoriperiaate.

Kiinteänopeuksisen kuivausalueen sisällä olemassa olevaelektroniikkapainotteinen tuotesivutarjoaa toisen sovelluksen sisääntulopisteen. Tämä sivu lisää painekohtaisen valinnan ja jäähdytyspakettien suunnittelun yleisiin teollisiin hankintoihin. Valitse tukitiedot, jotka vastaavat todellista prosessia sen sijaan, että käsittelisit toimialan etikettiä täydellisenä eritelmänä.

Kun kyseessä on uusi asema, määritä suunniteltu laajennus erillään alkuperäisestä käyttötarpeesta. Modulaarinen asettelu, selkeät jakelurajapinnat ja määritelty reservistrategia voivat säilyttää tulevaisuuden vaihtoehdot. Kompressorivalinnan tulee edelleen tukea sitä tuotantovelvollisuutta, joka on olemassa asennuksen käynnistyessä.

6. SEIZE AIR -valmistus ja laitteiden luovutus

SEIZE AIR on vuonna 2009 perustetun shanghailaisen valmistajan Seize Compressor (Shanghai) Co., Ltd.:n tuotemerkki. Sen kuivaöljyttömässä tuotekirjallisuudessa kuvataan puristuskokoonpano, voitelujärjestelmä, jäähdytysvaihtoehdot ja säädin painekohtaisten mallitietojen ohella. Nämä tiedot antavat ostajalle käytännön pohjan keskustella toimitetusta paketista tehtaan kanssa.

Kiinalaiselle ilmakompressorivalmistajalle hyödyllinen vientiehdotus yhdistää teknisen valinnan määränpäässä vaadittaviin asiakirjoihin. Tunnista tarjouksesta valittu malli, sähköjärjestely, jäähdytyskokoonpano ja liitäntätiedot. Jos projekti vaatii sertifiointia tai erityisiä vaatimustenmukaisuusasiakirjoja, luettele kyseiset suoritteet ja niiden soveltuva laajuus tiedustelussa.

Sama lähestymistapa tukee tarkastussuunnittelua. Määritä, mitkä shekit ovat osa tilausta ja mitkä tulokset tarvitaan hyväksymiseen. Selkeästi kirjoitettu aikataulu antaa ostajan ja toimittajan keskustella samoista laitteista ja välttää korvaamasta teknistä vastaanottosuunnitelmaa yleisellä laatuvaatimuksella.

Muuta tarkastuspyyntö käyttökelpoiseksi hyväksymisaikatauluksi

Aloita henkilöllisyydestä ja konfiguroinnista: malli, sarjatunniste, tyyppikilven tiedot ja sovittu toimituskoko. Noudata asiaankuuluvia mekaanisia ja sähköisiä liitäntöjä, mukaan lukien valittu jäähdytysjärjestely. Näillä tarkistuksilla varmistetaan, että toimitettua pakettia on käytetty asennussuunnittelussa.

Suorituskykyarviointia varten määritä paine, virtausohje, mittausmenetelmä ja sähköinen mittausraja. Sisällytä tilauskeskusteluun suunniteltu testijärjestely ja vaadittu raportin muoto. Luettelon FAD-arvon vertaaminen määrittelemättömästä loppupään sijainnista tehtyyn mittaukseen voi aiheuttaa sekaannusta käsittelyhäviöistä, järjestelmävuodoista ja tuotannon käyttäjien tilasta.

Tarkista ohjaustoiminnot myös käyttötiimin kanssa. Hälytykset, pysäytyssekvenssit, etäliitännät ja työnsiirrot on ymmärrettävä ennen kuin kone voidaan luottaa tuotantoon. Nämä toiminnot kattava vastaanottoaikataulu luo paremman luovutuksen kuin asiakirja, joka keskittyy vain ulkonäköön ja moottorin kokoon. Lopullisessa sovitussa laajuudessa tulisi yksilöidä vastuut kompressorin tarkistuksista ja koko järjestelmän käyttöönotosta.

Asiakirjat, jotka helpottavat ylläpitoa toimituksen jälkeen

Pyydä mallikohtaiset käyttöohjeet, sähköpiirustukset, kulutustarvikkeiden tunnisteet ja huoltoaikataulu osana laitteen luovutusta. Yhdistä nämä asiakirjat asennettuun kokoonpanoon, jotta huoltotiimin ei tarvitse valita erilaisten jäähdytys- tai ohjausjärjestelyjen välillä huoltotapahtuman aikana.

Säilytä paikallinen laitetiedosto, joka yhdistää lopullisen piirustuksen, sarjatunnisteen ja käyttöönoton perusviivan. Sisällytä kaikki paikkakohtainen ohjausjakso sekä ilmankäsittely- ja tyhjennyskomponenttien sijainti. Tämä tietue auttaa myöhemmässä kunnossapidossa erottamaan laitevaihdon tuotantoilmaverkon muutoksesta.

Ulkomailta hankittaessa keskustele varaosien laajuudesta ja tukijärjestelystä ennen ostamista. Anna kohde ja paikallinen huoltomahdollisuus, jotta tarjouksessa voidaan käsitellä asianmukaisia ​​asiakirjoja ja osia. Takuuehdot, palveluvastuut ja kaupalliset ehdot sisältyvät sovittuihin tilausasiakirjoihin. Näiden kohteiden selkeä omistajuus auttaa molempia tiimejä ratkaisemaan kysymykset nopeasti, kun asennus on käynnissä.

7. Suunnittele huone, ota järjestelmä käyttöön, tee diagnoosi oikeasta kohdasta

Asennuksen suunnittelu alkaa lopullisesta järjestelypiirustuksesta ja valituista käyttöliitännöistä. Merkitse huonesuunnitelmaan tulon sähköreitti, paineilman ulostulo, jäähdytysliitännät, kondenssiveden poisto ja kulkureitit. Lisää alavirran käsittelylaitteet sen sijaan, että käsittelisit sitä tilana, joka löytyy kompressorin sijoittamisen jälkeen.

Pidä ilmajäähdytyksen yhteydessä imu- ja poistoreitit erillään, jotta poistunut lämpö ei palaa helposti jäähdytyksen sisääntuloon. Vesijäähdytyksen osalta määritä vesipalvelu ja sen käyttöolosuhteet ennen putkiston viimeistelyä. Kummassakin tapauksessa selvitä, kuinka jäähdytyspinnat voidaan tarkastaa ja puhdistaa häiritsemättä asiaankuulumattomia laitteita.

Käytä mallikohtaisia ​​ohjeita ympäristörajoista ja asennusetäisyyksistä. Yllä olevat mitat kuvaavat pakkauksen kirjekuorta; ne eivät sisällä turvalliseen huoltoon, sähkötöihin tai komponenttien poistoon tarvittavaa tilaa. Varmista, että vastaanotto- ja huoltoreitit ovat käyttökelpoisia lentoaseman ja sitä ympäröivien palvelujen asennuksen jälkeen.

Provisio laitoksen rajalta prosessiliittymään

Varmista ennen käyttöönottoa mukana toimitettu sähköjärjestely projektin aikataulun mukaisesti ja tarkista jäähdytys- ja purkausliitännät asennuspiirustuksen mukaan. Varmista, että eristys, viemärit ja jatkokäsittely ovat valmiita suunniteltua toimintajaksoa varten. Käynnistystyössä tulee noudattaa soveltuvia laiteohjeita ja projektille sovittuja vastuita.

Tarkkaile järjestelmää käyttöönoton aikana edustavien tuotantotilojen kautta. Tallennusaseman paine, paine kriittisellä käyttäjällä, hoitotila ja kompressorin toimintatila yhdessä. Tämä yhdistää koneen vasteen ilmantarpeeseen sen sijaan, että tuottaisi eristettyjä lukemia ilman toimintakontekstia.

Täydennä luovutus perustasolla, jonka huolto voi toistaa. Tunnista mittauspaikat ja säilytä valitut asetukset, hälytystiedot ja laitekonfiguraatio. Jos toimitetun ilman laatu on hyväksymisvaatimus, liitä sovitut käyttöpaikan testitulokset kyseiseen tietueeseen. Kokoonpanon, käyttötilan ja mitatun tuloksen yhdistelmä tekee tulevasta vertailusta hyödyllisen.

Etsi syy ennen paineasetuksen muuttamista

Kun tuotanto ilmoittaa ilmaongelmasta, selvitä ensin, missä muutos näkyy. Matala lukema etäkoneessa ja matala lukema kompressorin ulostulossa viittaavat erilaisiin tutkimusreitteihin. Tallenna tuotantotila havainnon avulla, jotta tilapäistä kysyntätapahtumaa ei erehtyä erehtymään pysyväksi kapasiteetin menetykseksi.

Alla olevassa taulukossa on eroteltu paine-, jäähdytys- ja ilmanlaatuoireet. Sen tarkoituksena on auttaa laitoksen tiimiä valmistelemaan hyödyllistä tietoa huoltoa ja teknistä tukea varten. Laitteiden hälytyksiä ja toimenpiteitä tulee noudattaa mallikohtaisten ohjeiden mukaisesti, erityisesti silloin, kun on kyse kuumista, sähköisistä tai paineistetuista komponenteista.

8. Hankintakysymykset, jotka kannattaa selvittää ennen tilausta

Teollisuuden kiinteänopeuksisen kuivatyyppisen öljyttömän ruuvin ilmakompressorikyselyn tulisi yhdistää prosessivaatimukset tiettyyn malliin ja pakkausjärjestelyyn. Alla olevat kysymykset koskevat päätöksiä, jotka yleensä vaikuttavat laiteaikatauluun, asennuksen laajuuteen ja hyväksymissuunnitelmaan. Ne auttavat myös ostotiimiä saamaan vertailukelpoisia tarjouksia ilman, että laajoja markkinointikuvauksia tarvitsee muuttaa teknisiksi vaatimuksiksi.

Poistaako öljytön kompressio kuivausrummun tarpeen?

Ei. Oil-free kuvaa puristusprosessin; se ei poista vesihöyryä imuilmasta. Paineilman jäähtyessä kosteudenhallinta on edelleen järjestelmän vaatimus. Valitse kuivaus- ja tyhjennysjärjestely vaaditun toimitetun ilman tilan ja ympäristön, jossa jakelu ja loppukäyttäjät toimivat.

Ilmoita vaadittava ilmanlaatu prosessiliitännässä ja sisällytä kyselyyn aiottu käsittelyn laajuus. Näin kompressoria ja käsittelylaitteita voidaan tarkastella yhdessä sen sijaan, että lisättäisiin kuivausrumpu, kun paketti on jo valittu ja painebudjetti vahvistettu.

Voiko kone palvella tehdasta, jonka kysyntä muuttuu?

Se voi muodostaa osan koordinoitua lentoasemaa, erityisesti jos sillä on merkittävä perustehtävä. Arvioi kuinka asema käsittelee kysynnän muuttuvaa osaa, miten varakapasiteetti tulee palveluun ja miten koneet välttävät ristiriitaisia ​​reaktioita paineen muutoksiin. Asianmukainen järjestely noudattaa käyttöprofiilia.

Jos ehdotettu kiinteänopeuksinen paketti kuluttaisi suuren osan rutiinityöstään kuormittamattomana, tarkista koko ja asemastrategia. Vertaa todellista käyttötehtävää käytettävissä oleviin ohjauskonfiguraatioihin ennen kuin sitoudut moottorin nimellisarvoon. Pidä tuotannon jatkuvuus ja varausvaatimukset näkyvissä tarkastelun aikana.

Pitäisikö meidän valita ilma- vai vesijäähdytys?

Valitse saatavilla olevista apuohjelmista, huonelämmönhallinnasta ja huoltomahdollisuuksista. Ilmajäähdytys tuo lämmönpoiston huoneen ilmanvaihtosuunnitteluun. Vesijäähdytys tuo mukanaan vesipalveluvaatimuksen, jonka tulee olla yhteensopiva tarjotun paketin kanssa. Valittu järjestely muuttaa myös mekaanista aikataulua, kuten mallitaulukko osoittaa.

Ilmoita tiedustelun yhteydessä asennuspaikka ja saatavilla olevat palvelut. Pyydä lopullinen järjestelypiirustus ja käyttöaikataulu valitulle kokoonpanolle ennen huoneen rakentamisen valmistumista tai liitosputkiston tilaamista.

Mitä kyselyn tulee sisältää?

Lähetä vaadittu paine kriittiselle käyttäjälle, mitattu tai dokumentoitu ilmavirran tarve, tuotannon toimintamalli ja vaadittu ilmanlaatu. Sisällytä kohdesähkönsyöttö, haluttu jäähdytysjärjestely, käytettävissä oleva asennustila ja kaikki olemassa olevat kompressorit, jotka pysyvät käytössä. Tunnista hoidon ja aseman ohjauslaakeri, jonka haluat sisällyttää.

Lisää hyväksymisasiakirjat ja kohdevaatimukset, jotka osto tarvitsee hyväksyntää varten. Näillä tuloillaOta yhteyttä SEIZE AIRiin saadaksesi mallikohtaisen ehdotuksenjoka yhdistää valitun kompressorin, sen käyttöliittymät ja koko ilmajärjestelmän toiminnan. Tämä antaa suunnittelulle selkeän paketin tarkastelua ja ostoa varten määritellyn perustan lopullisen tilauksen vertailua varten.
